普通加工程序直接用數值指定G代碼和移動距離；例如，GO1和X100.0。使用用戶宏程序時，數值可以直接指定或用變量指定。當用變量時，變量值可用程序或用MDI面板上的操作改變。
#1＝#2＋100
G01 X#1 F300
說明：
計算機允許使用變量名，用戶宏程序不行。變量用變量符號（#）和后面的變量號指定。
例如：#1
表達式可以用于指定變量號。此時，表達式必須封閉在括號中。
例如：#[#1+#2-12]
變量根據變量號可以分成四種類型
| 變量號 | 變量類型 | 功能 |
| #0 | 空變量 | 該變量總是空,沒有值能賦給該變量 |
| #1-#33 | 局部變量 |
局部變量只能用在宏程序中存儲數據,例如,運算結果.當斷電時,局部變量被初始化為空.調用宏程序時,自變量對局部變量賦值 |
#100-#199 #500-#999 |
公共變量 |
公共變量在不同的宏程序中的意義相同.當斷電時,變量#100-#199初始化為空.變量#500-#999的數據保存,即使斷電也不丟失。 |
#1000 |
系統變量 |
系統變量用于讀和寫CNC運行時各種數據的變化,例如,刀具的當前位置和補償值. |
局部變量和公共變量可以有0值或下面范圍中的值:
-1047到-10-29或-10-2到-1047
如果計算結果超出有效范圍,則發出P/S報警NO.111.
當在程序中定義變量值時，小數點可以省略。
例：當定義#1＝123；變量#1的實際值是123.000。
為在程序中使用變量值，指定后跟變量號的地址。當用表達式指定變量時，要把表達式放在括號中。
例如：G01X[#1+#2]F#3;
被引用變量的值根據地址的最小設定單位自動地舍入。
例如：
當G00X#/;以1/1000mm的單位執行時，CNC把123456賦值給變量#1,實際指令值為G00X12346.
改變引用變量的值的符號，要把負號（－）放在#的前面。
例如：G00X－#1
當引用未定義的變量時，變量及地址都被忽略。
例如：當變量#1的值是0，并且變量#2的值是空時，G00X#1 Y#2的執行結果為G00X0。
對雙軌跡控制，系統為每一軌跡都提供了單獨的宏變量，但是，根據參數N0.6036和6037的設定，某些公共變量可同時用于兩個軌跡。
當變量值未定義時，這樣的變量成為空變量。變量#0總是空變量。它不能寫，只能讀。
當引用一個未定義的變量時，地址本身也被忽略。
| 當#1=<空> | 當#1＝0 |
G90 X100 Y#1 | G90 X100 Y#1 |
| G90 X100 | G90 X100 Y0 |
(b) 運算
除了用<空>賦值以外，其余情況下<空>與0相同。
| 當#1=<空>時 | 當#1＝0時 |
#2＝#1 #2＝<空> |
#2＝#1 #2＝0 |
#2＝#*5 #2＝0 |
#2＝#*5 #2＝0 |
#2＝#1+#1 #2＝0 |
#2＝#1+#1 #2＝0 |
(c)條件表達式
EQ和NE中的<空>不同于0。
| 當#1=<空>時 | 當#1＝0時 |
| #1EQ#0 成立 | #1EQ#0不成立 |
| #1NE#0 成立 | #1NE#0不成立 |
| #1GE#0 成立 | #1GE#0不成立 |
| #1GT#0不成立 | #1GT#0不成立 |
程序號，順序號和任選程序段跳轉號不能使用變量。
例：下面情況不能使用變量：
0#1；
/#2G00X100.0;
N#3Y200.0;
下面表中列出的運算可以在變量中執行。運算符右邊的表達式可包含常量和或由函數或運算符組成的變量。表達式中的變量#j和#k可以用常數賦值。左邊的變量也可以用表達式賦值。
| 功能 | 格式 | 備注 |
定義 加法 |
#i=#j #i=#j+#k; |
|
減法 |
#i=#j-#k; | |
乘法 |
#i=#j*#k; | |
除法 |
#i=#j/#k; | |
正炫 |
#i=sin[#j; | |
反正炫 |
#i=asin[#j]; | |
余弦 |
#i=cos[#j]; | |
| 角度以度指定，90o30'表示為90.5度。 | ||
反余弦 |
#i=acos[#j]; | |
正切 |
#i=tan[#j] | |
反正切 |
#i=atan[#j]/[#k] | |
平方根 |
#i=SQRT[#j]; | |
絕對值 |
#i=ABS[#j]; | |
舍入 |
#i=ROUNG[#j]; | |
上取整 |
#i=FIX[#j]; | |
下取整 |
#i=FUP[#j]; | |
自然對數 |
#i=LN[#j]; | |
指數函數 |
#i=EXP[#j]; | |
或 |
#i=#jOR#k; | |
異或 |
#i=#jXOR#k; | 邏輯運算一位一位地按二進制數執行。 |
與 |
#i=#jAND#k; | |
從BCD轉為BIN |
#i=BIN[#j]; | |
| 用于與PMC的信號交換。 | ||
| 從BIN轉為BCD | #i=BCD[#j]; |
函數SIN ,COS,ASIN,ACOS,TAN和ATAN的角度單位是度。如90°30'表示為90.5度。
ARCSIN # i= ASIN[#j]
（1）取值范圍如下：
當參數（NO.6004#0）NAT位設為0時，270°～90°
當參數（NO.6004#0）NAT位設為1時，－90°～90°
（2）當#j超出－1到1的范圍時，發出P/S報警NO.111.
（3）常數可替代變量#j
ARCCOS #i＝ACOS[#j] 取值范圍從180°～0° 當#j超出－1到1的范圍時，發出P/S報警NO.111. 常數可替代變量#j

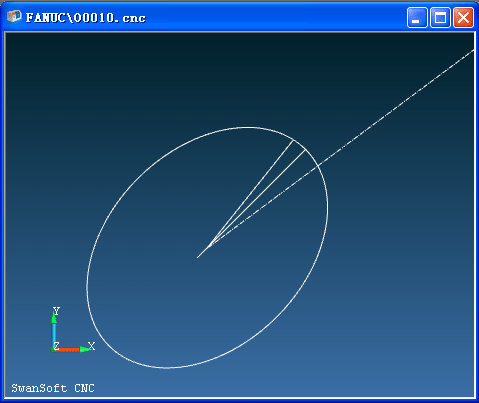

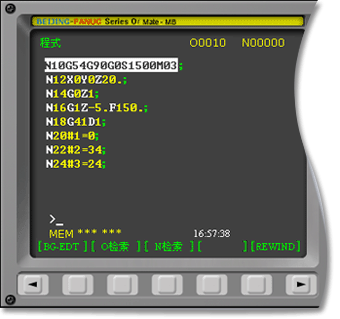

N10 G54 G90 G0 S1500 M03
N12 X0 Y0 Z20.
N14 G0 Z1
N16 G1 Z-5. F150.
N18 G41 D1
N20 #1=0
N22 #2=34
N24 #3=24
N26 #4=#2*COS[#1]
N28 #5=#3*SIN[#1]
N30 #10=#4*COS[45]-#5*SIN[45]
N32 #11=#4*SIN[45]+#5*COS[45]
N34 G1 X#10 Y#11
N36 #1=#1+1
N38 IF [#1 LT 370] GOTO26
N40 G40 G1 X0 Y0
N42 G0 Z100
N44 M30

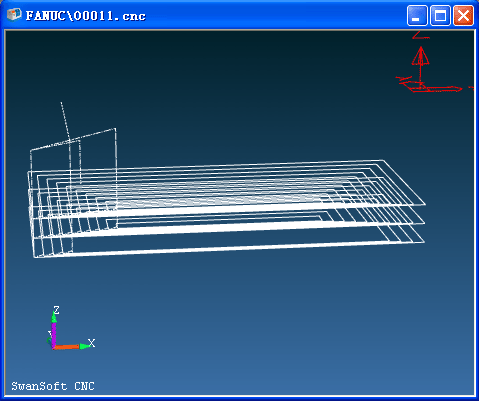

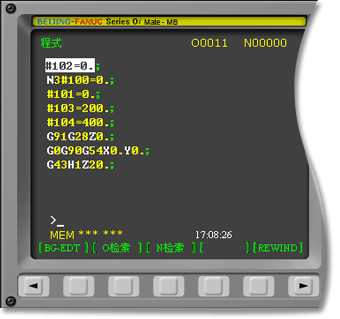

#102=0.
N3#100=0.
#101=0.
#103=200.
#104=400.
G91G28Z0.
G0G90G54X0.Y0.
G43H1Z20.
M3S2000.
N4G0X#100Y#101
G01Z#102F200.
#102=#102-2.
IF[#102EQ-50.]GOTO1
GOTO2
N2
N4X#104F500.
Y#103
X#100
Y#101
#100=#100+10.
#101=#101+10.
#103=#103-10.
#104=#104-10.
IF[#100EQ100.]GOTO3
GOTO4
N3
N1
M5
M9
G91G28Z0.
G28Y0.
M30

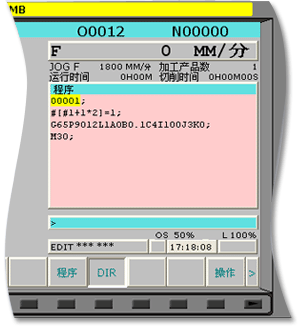

O0001
#[#1+1*2]=1
G65P9012L1A0B0.1C4I100J3K0
M30

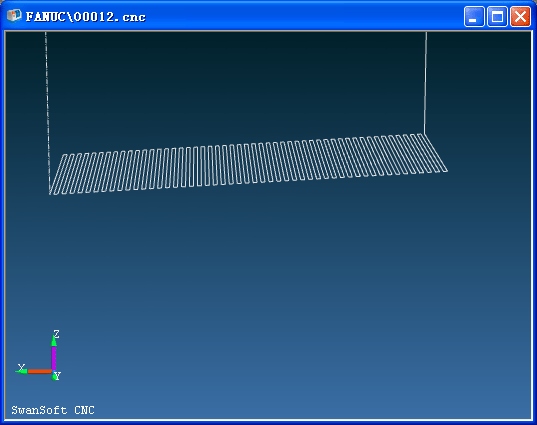

G54 G90 G00 X[#3] Y0 Z100
S500 M3
G01 Z0 F300
WHILE[#1LE10]DO1
#7= #1/TAN[#5]+#3
G1Z-#1 X#7
#8=#6/2-ROUND[#6/2]
IF[#8EQ0]GOTO10
G1Y0
GOTO20
N10 Y#4
N20#1=#1+#2
#6=#6+1
END1
G0
Z100

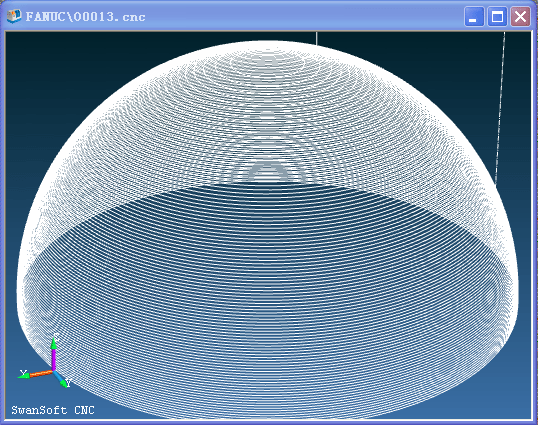

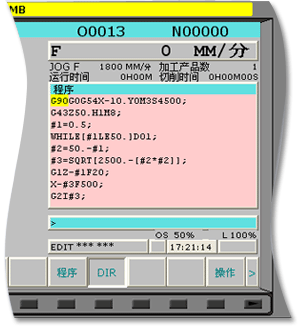

G90G0G54X-10.Y0M3S4500
G43Z50.H1M8
#1=0.5
WHILE[#1LE50.]DO1
#2=50.-#1
#3=SQRT[2500.-[#2*#2]]
G1Z-#1F20
X-#3F500
G2I#3
#1=#1+0.5
END1
G0Z50.M5
M30

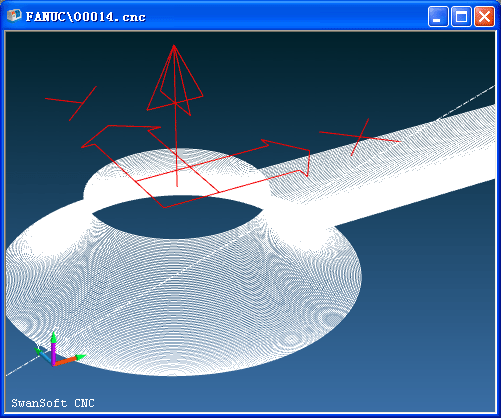

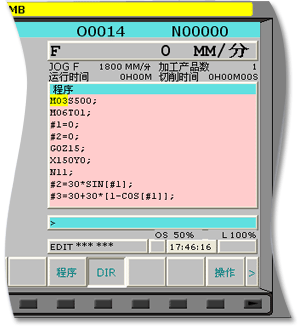

M03 S500
M06 T01
#1=0
#2=0
G0 Z15
X150 Y0
N11
#2=30*SIN[#1]
#3=30+30*[1-COS[#1]]
G01 Z-#2 F40
G41 X#3 D01
G03 I-#3
G40 G01 X150 Y0
#1=#1+1
IF [#1 LE 90] GOTO 11
G0 Z30
M30

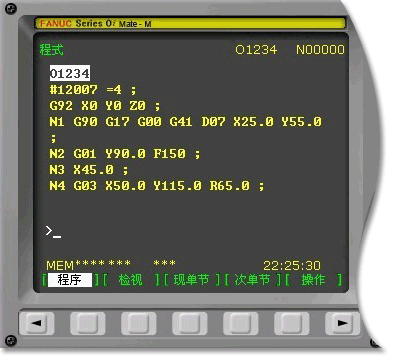

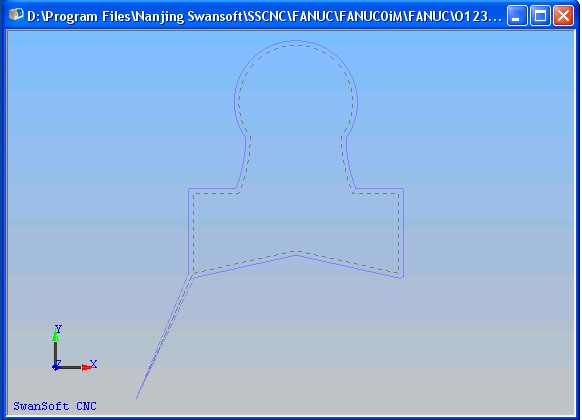

O1234
#12007=4
G92X0Y0Z0
N1G90G17G00G41D07X25.0Y55.0
N2G01Y90.0F150
N3X45.0
N4G03X50.0Y115.0R65.0
N5G02X90.0R-25.0
N6G03X95.0Y90.0R65.0
N7G01X115.0
N8Y55.0
N9X70.0Y65.0
N10X25.0Y55.0
N11G00G40X0Y0
