南京斯沃仿真軟件近日完善了SIEMENS 802DM和SIEMENS 810D/840D M的 幾個典型的循環，循環如下：

CYCLE71——端面銑削；

LONGHOLE——個圓弧上的長方形孔；

POCKET4——環形凹槽銑削；

POCKET3——矩形凹槽銑削；

SLOT1——一個圓弧上的鍵槽；

SLOT2——環行槽；

現舉例幾個循環如下文：

1.1編程規范格式

CYCKE71 (_RTP, _RFP, _SDIS, _DP, _PA, _PO, _LENG, _WID, _STA, _MID, _MIDA, _FDP, _FALD, _FFP1, _VARI, _FDP1)

1.2參數解釋（如圖1-1）

_RTP	real	退回平面（絕對）
_RFP	real	基準面（絕對）
_SDIS	real	安全距離（加到基準面，不輸入符號）
_DP	real	深度（絕對）
_PA	real	起始點，橫坐標（絕對）
_PO	real	起始點，縱坐標（絕對）
_LENG	real	矩形在第一軸上的長度，增量。 由符號給出此角（由此角標注尺寸）
_WID	real	矩形在第二軸上的長度，增量。 由符號給出此角（由此角標注尺寸）
_STA	real	矩形縱向軸和平面第一軸之間的夾角（橫坐標，不輸入符號） 值范圍:0° ≤ _STA < 180°
_MID	real	最大進刀深度（不輸入符號）
_MIDA	real	在平面中進行剝離時最大的進刀寬度，作為數值（不輸入符號）
_FALD	real	深度方向精加工余量（增量，不輸入符號）。在精加工加工方式中_FALD表示平面 中的剩余材料
_FFP1	real	表面加工的進給
_VARI	integer	加工方式：（不輸入符號）個位： 值： 1=粗加工 2=精加工 十位：值： 1.平行于橫坐標，在一個方向 2.平行于縱坐標，在一個方向 3.平行于橫坐標，方向交替 4.平行于縱坐標，方向交替
_FDP1	real	在平面橫向進給方向溢出行程（增量，不輸入符號）

1.3功能

使用循環CYCLE71可以銑削任意一個矩形平面。該循環區分粗加工（分幾步對平面進行粗加工，直至精加工雨量）和精加工（對平面進行一次銑削）。在寬度和深度方面可以規定最大的進刀。該循環不帶銑刀半徑補償進行加工?？者\(yùn)行時執行深度加工。

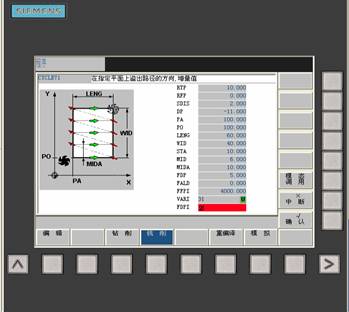

1.4圖形編程

圖1-1

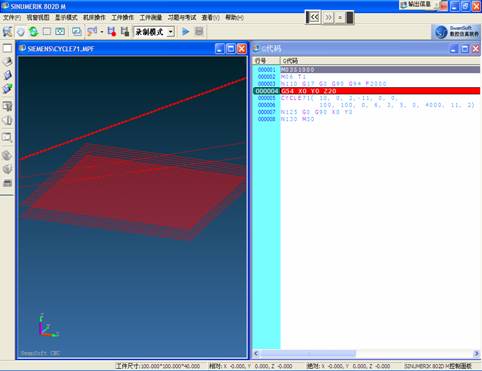

1.5斯沃可視化數控代碼調試工具(SGD)生成的軌跡線

圖1-2

注：斯沃近日推出的軟件附帶工具（SGD）——可視化數控代碼調試工具

SWANSC G-code debug tool (簡稱SGD)是斯沃?jǐn)?shù)控仿真軟件近日推出可以簡單、直觀、快速地調試仿真數控代碼的簡易而高效的內置工具。SGD幫助您快速、準確地調試G代碼，并且可以直觀地檢查各指令的格式。有了SGD，您甚至可以檢查每一句G代碼，并在可視化的三維圖形環境中檢查每一句代碼對應執行的軌跡。 SGD支持FANUC 、SIEMENS 、華中數控 、三菱等（斯沃?jǐn)?shù)控仿真系統的十一大類）ISO 等多種數控系統內核代碼。

1.6程序G代碼

M03S1000

M06 T1D1

N110 G17 G0 G90 G94 F2000

G54 X0 Y0 Z20

CYCLE71( 10, 0, 2,-11, 0, 0,

100, 100, 0, 6, 3, 5, 0, 4000, 11, 2)

N125 G0 G90 X0 Y0

N130 M30

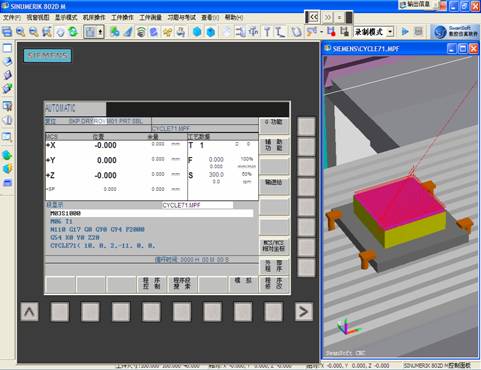

1.7斯沃三維加工圖形顯示

圖1-3

2.1編程規范格式

POCKET3 (_RTP, _RFP, _SDIS, _DP, _LENG, _WID, _CRAD, __PA, _PO, _STA, _MID, _FAL, _FALD, _FFP1, _FFD, _CDIR, _VARI, _MIDA, _AP1, _AP2, _AD, _RAD1, _DP1)

2.2功能

該循環可以用于粗加工和精加工。 在精加工時要求一個端面銑刀。

深度方向進刀始終從凹槽中心點開始，或者在那兒垂直進行；因此在此位置可以先預鉆削孔。

2.3參數解釋

_RTP	real	退回平面（絕對）
_RFP	real	基準面（絕對）
_SDIS	real	安全距離（加到基準面，不輸入符號）
_DP	real	凹槽深度（絕對）
_LENG	real	凹槽長度，在標注拐角尺寸時帶符號
_WID	real	凹槽寬度，在標注拐角尺寸時帶符號
_CRAD	real	凹槽拐角半徑（不輸入符號）
_PA	real	凹槽基準點，橫坐標（絕對）
_PO	real	凹槽基準點，縱坐標（絕對）
_STA	real	凹槽縱向軸和平面第一軸之間的夾角（橫坐標，不輸入符號）； 值范圍:0° ≤ _STA < 180°
_MID	real	最大進刀深度（不輸入符號）
_FAL	real	槽邊緣的精加工余量（不輸入符號）
_FALD	real	底部精加工余量（不輸入符號）
_FFP1	real	表面加工的進給
_FFD	real	深度方向的進給
_CDIR	integer	銑削方向：（不輸入符號）值： 0=同向銑削 (與主軸轉向一致) 1.逆向銑削 2.用 G2 (與主軸轉向無關) 3.用 G3
_VARI	integer	加工方式：（不輸入符號） 個位： 值： 1=粗加工 2=精加工 十位： 值： 0=以G0垂直于凹槽中心 1.以G1垂直于凹槽中心 2.以螺旋軌跡 3.以凹槽縱向軸擺動 下面的參數可以選擇進行規定，它們確定插入方案以及擴孔時的搭接： （不輸入符號）
_MIDA	real	在平面中擴孔時最大的進刀寬度，作為數值
_AP1	real	毛坯尺寸，凹槽長度
_AP2	real	毛坯尺寸，槽寬度
_AD	real	毛坯尺寸，槽到基準面的深度
_RAD1	real	在插入時螺旋軌跡半徑（與刀具中心點軌跡有關）或者擺動運動時最大 的再入角
_DP1	real	每360°旋轉時插入深度，在螺旋軌跡上

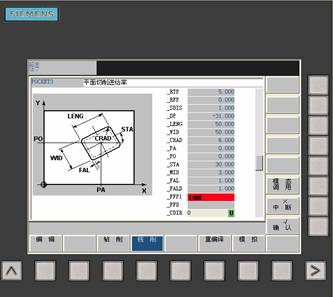

2.4圖形編程（如圖2-1）

圖2-1

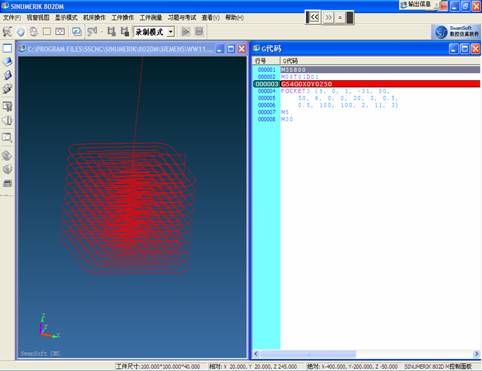

2.5斯沃可視化數控代碼調試工具(SGD)生成的軌跡線（如圖2-2）

圖2-2

2.6程序G代碼

M3S800

M06T01D01

G54G0X0Y0Z50

POCKET3 (5, 0, 1, -31, 50,

50, 6, 0, 0, 30, 3, 0.5,

0.5, 100, 100, 2, 11, 3)

M5

M30

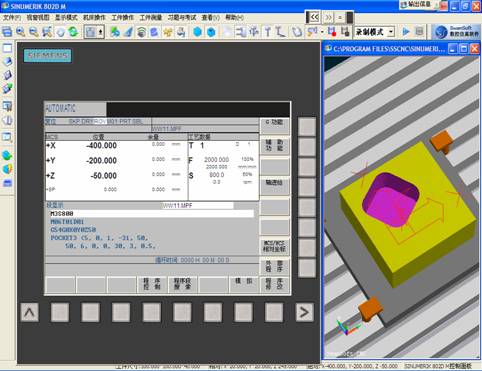

2.7斯沃三維加工圖形顯示（如圖2-3）

圖2－3

3.1編程規范格式

SLOT2 (RTP, RFP, SDIS, DP, DPR, NUM, AFSL, WID, CPA, CPO, RAD, STA1, INDA,

FFD, FFP1, MID, CDIR, FAL, VARI, MIDF, FFP2, SSF, _FFCP)

3.2功能

循環SLOT2是一個組合的粗加工－精加工循環。使用該循環您可以加工環形槽，這些槽位于一個圓弧上。

3.3參數解釋

_RTP	real	退回平面（絕對）
_RFP	real	基準面（絕對）
_SDIS	real	安全距離（不輸入符號）
_DP	real	鍵槽深度（絕對）
_DPR	real	相對于基準面的鍵槽深度（不輸入符號）
_NUM	integer	鍵槽數量
_AFSL	real	用于鍵槽長度的角度（不輸入符號）
_WID	real	環形槽寬度（不輸入符號）
_CPA	real	圓弧的圓心，橫坐標（絕對）
_CPO	real	圓弧的圓心，縱坐標（絕對）
_RAD	real	圓弧半徑（不輸入符號）
_STA1	real	起始角
_INDA	real	增量角度
_FFD	real	深度方向的進給
_FFP1	real	表面加工的進給
_MID	real	個橫向進給的最大進刀深度（不輸入符號）
_CDIR	integer	環形槽加工的銑削方向值： 2. (用于 G2) 3. (用于 G3)
_FAL	real	鍵槽邊緣的精加工余量（不輸入符號）
_VARI	integer	加工方式 個位： 值： 0=綜合加工 1=粗加工 2=精加工 十位 (自軟件版本 SW 6.3起) 值： 0=以G0并在直線上由槽到槽的定位 1=以進給并在環形軌道上由槽到槽的定位
_MIDF	real	精加工最大進刀深度
_FFP2	real	精加工進給
_SSF	real	精加工時速度
_FFCP	real	中間定位進給，環形軌道，單位毫米/分鐘

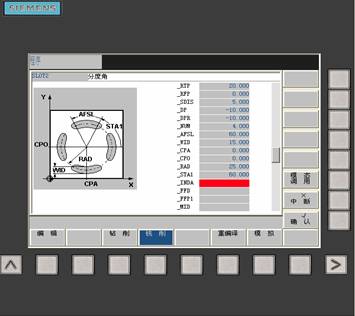

3.4圖形編程（如圖3-1）

圖3－1

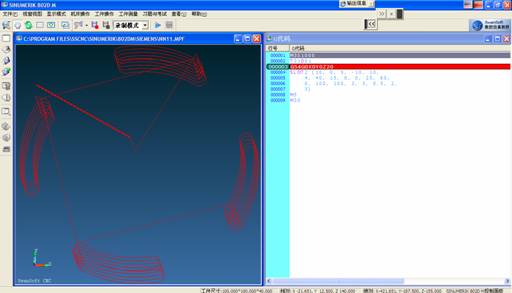

3.5斯沃可視化數控代碼調試工具(SGD)生成的軌跡線（如圖3-2）

圖3－2

3.6程序G代碼 M3S1000

T01D01

G54G0X0Y0Z20

SLOT2 (10, 0, 5, -10, 10,

4, 40, 15, 0, 0, 25, 60,

0, 100, 100, 3, 3, 0.5, 2,

3)

M5

M30

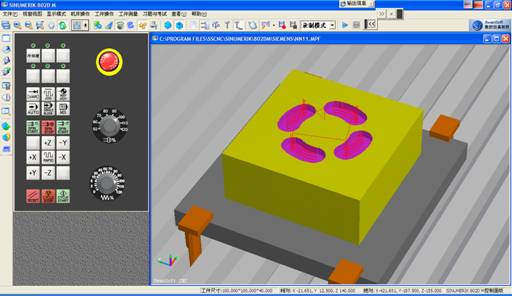

3.7斯沃三維加工圖形顯示（如圖3-3）

圖3－3
