介紹可編程旋轉和比例系數的功能與編輯方法

1)功能 在當前的平面G17或G18或G19中執行旋轉，值為RPL=…,單位是度。

2)編程

ROT RPL=… ；可編程旋轉，刪除以前的偏移，旋轉，比例系數和鏡像指令

AROT RPL=… ；可編程旋轉，附加當前的指令

ROT ；沒有設定值，刪除以前的偏移，旋轉，比例系數和鏡像

ROT/AROT 指令要求一個獨立的程序段

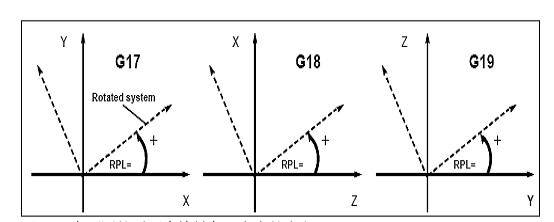

（在不同的平面下旋轉角正方向的定義）

1).功能：用SCALE,ASCALE可以為所有坐標軸編程一個比例系數，按此比例使所給定的軸放大或縮小。 當前設定的坐標系用作比例縮放的參數標準。

2).編程：

SCALE X...Y...Z... ;可編程的比例系數，清除所以有關偏移、旋轉、比例系數、鏡像的指令

ASCALE X...Y...Z... ;可編程的比例系數，附加于當前的指令

SCALE ;不帶數值，清除所以有關偏移、旋轉、比例系數、鏡像的指令

舉例

1) 程序編輯與祥解

M03S1000

M06T01

G17G90

G54G0X0Y0Z100

R1=1 （定義參數R1=1）

MARKE1: (定義MARKE1；MARKE1為標記符，跳轉目標程序段)

ASCALE X=R1 Y=R1 （可編程的比例系數，附加于當前的指令,X、Y方向縮放值定義等于R1）

R2=0 （定義參數R2=0）

MARKE2: (定義MARKE2；MARKE2為標記符，跳轉目標程序段)

AROT RPL=R2 (可編程旋轉，附加當前的指令,定義旋轉的角度等于R2)

G0X0Y0

G1Z-5F200

G1X-50Y0

Y50

G02X50CR=25

G01Y0

X0

Z5

R2=R2+90 （執行到這里每一次R2的值加上90）

IF R2<=270 GOTOB MARKE2 （如果R2小于或等于270度，執行跳轉到MARKE2）

R1=R1*0.5 （執行到這里每一次R1的值乘以0.5）

IF R1>=0.5 GOTOB MARKE1 （如果R2大于或等于0.5，執行跳轉到MARKE1）

M5

M30

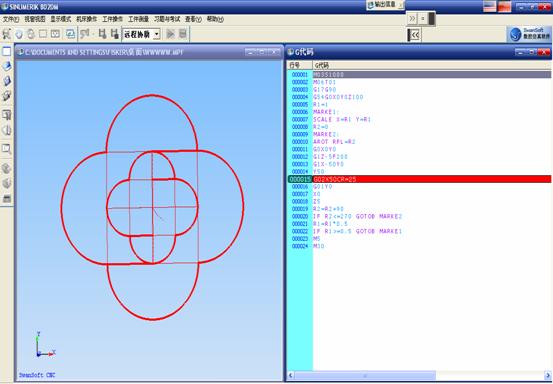

（圖1）

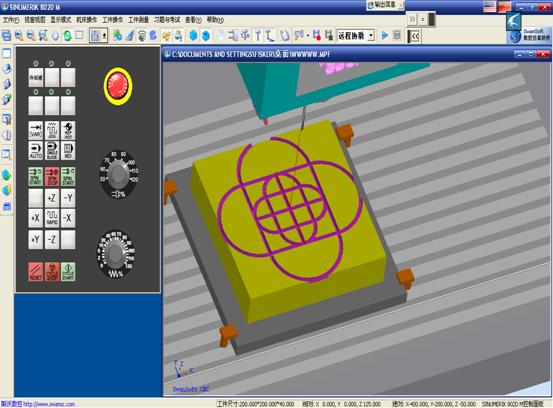

（圖2）

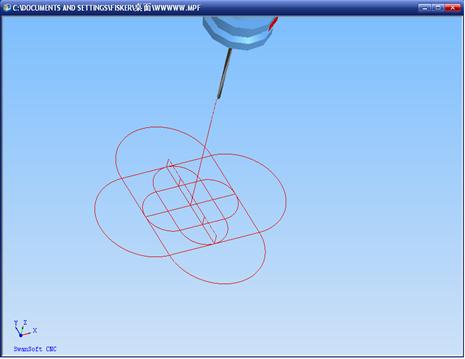

(圖3)

小結

SINUMERIK 802DM、SINUMERIK 810/840 DM的可編程旋轉和比例系數，簡單的說就是旋轉和縮放，上面所舉的例子也是比較典型的例子，通過SINUMERIK系統獨特的參數編程把一個稍微復雜的工件的程序的編輯出來。旋轉和縮放放在一個程序里，通俗易懂，讓編程更加方便！
